Sanyo VTC-5150 III (Finale); Sostituiamo il pinch roller

Finalmente ho avuto un attimo di tempo libero,
e posso dedicarmi al VCR Betamax.

Via al banco;

Rimuoviamo il cassette lid;

Rimuoviamo il coperchio;



Rimuoviamo la schermatura RF;

Il pinch roller rimosso in meno di 40 secondi, molto semplice

nello smontaggio dal anello di caricamento;

Tolto il tappo di plastica (credevo fosse durissimo

e invece è venuto via, senza difficoltà)

estaraggo il pinch roller vecchio per montare quello nuovo.

Il pinch roller vecchio insieme a quello nuovo;

 Ecco il pinch roller nuovo, montato;

Una volta montato il braccetto con il pinch roller, verifichiamo l'allineamento,

o se ci sono problemi, di tracking con il nastro test;

Le barre colorate sono perfette;

Monoscopio perfetto senza dropout, o rumore video;

Color bar alternativo, per verificare il freno del VCR;

Ecco il Betamax con pinch roller nuovo, e perfettamente funzionante;

Qua il pinch roller vecchio, molto screpolato;

Una volta sostituito il rullo pressore, non solo è migliorata la qualità video,

ma sono anche diminuite le fluttuazioni a livello audio.

Sanyo VTC-5150 II; Pinch roller arrivato

Arrivato oggi, il pinch roller per il mio VTC-5150.
Comprato da Donberg.ie per una buona cifra, di tipo equivalente.
Le misure sono;

Diametro 15 mm
Altezza 19 mm
Diametro perno 4 mm

Su donberg.ie lo trovate con l'articolo Konig 1758;
lo stesso per il Erdiba AR-90 e per il PRV11758.

Qui le foto del pinch roller arrivato;

Appena finite alcune riparazioni, montiamo il pinch roller.

Sanyo VTC-5150; Piacevole sorpresa

Ho preso questo vcr Betamax entry level della Sanyo, per poco qui in italia;
vcr sconosciuto qui da noi, ma un must invece in UK insieme al famoso VTC-5000.

Chassis, tutto in plastica, come quello della meccanica simil abs di ottima qualità,
fatto molto bene per la sua classe. Sostituite tutte le cinghiette,

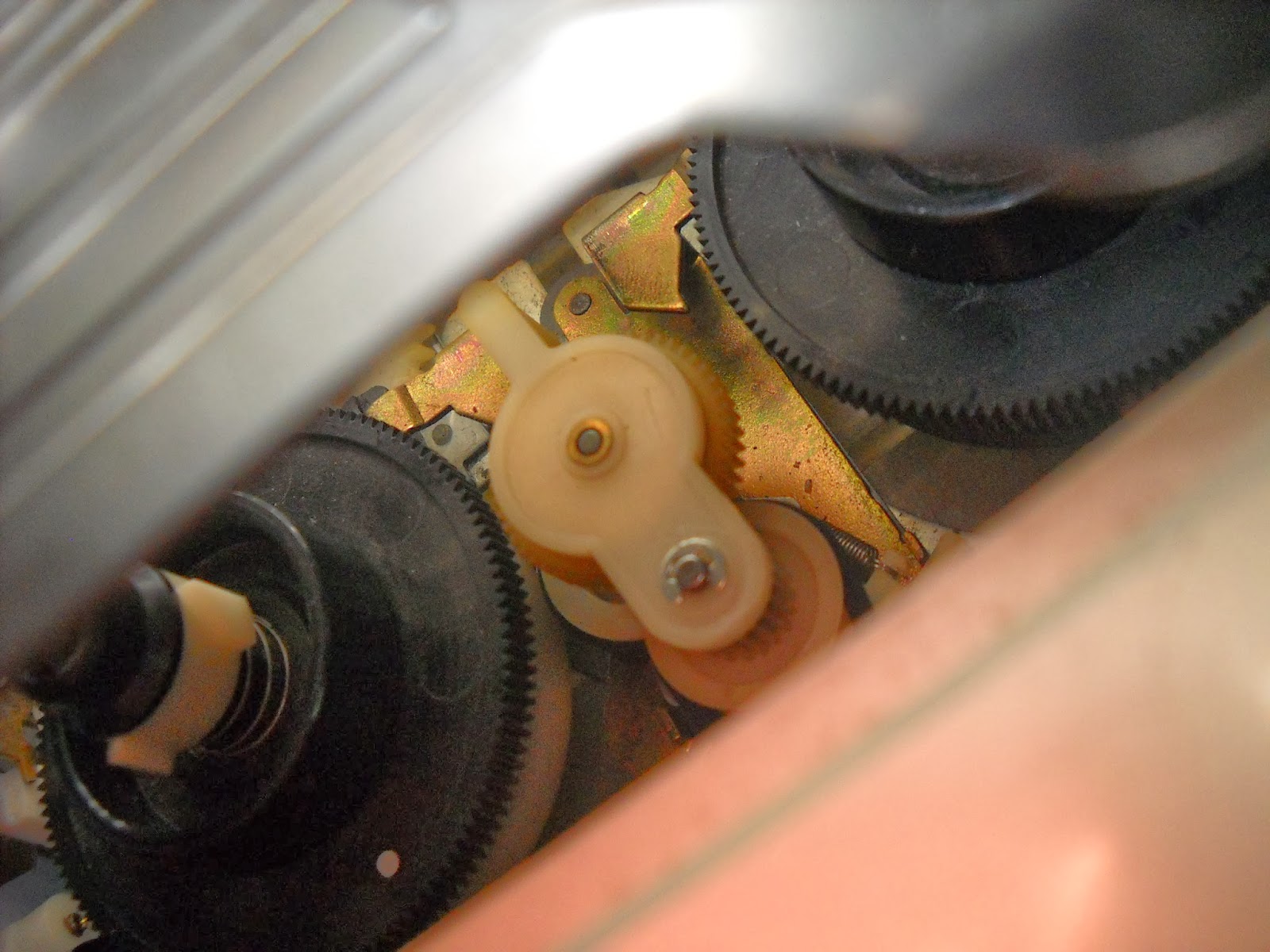

e rigenerato l'idler del rew e ffwd:

Ottima la qualità dell'immagine, anche se ci sono molti, drop out ed un
tracking non molto stabile, che comunque si può correggere agendo
sul controllo di quest'ultimo. Vedendo il pinch roller credo 99 su 100 che andrà sostituito;


Da sostituire il pinch roller e controllare con l'oscilloscopio
il tracking se è come da service manual.
Tutto sommato niente male; naturalmente non è un Sony SL-C9ES....
